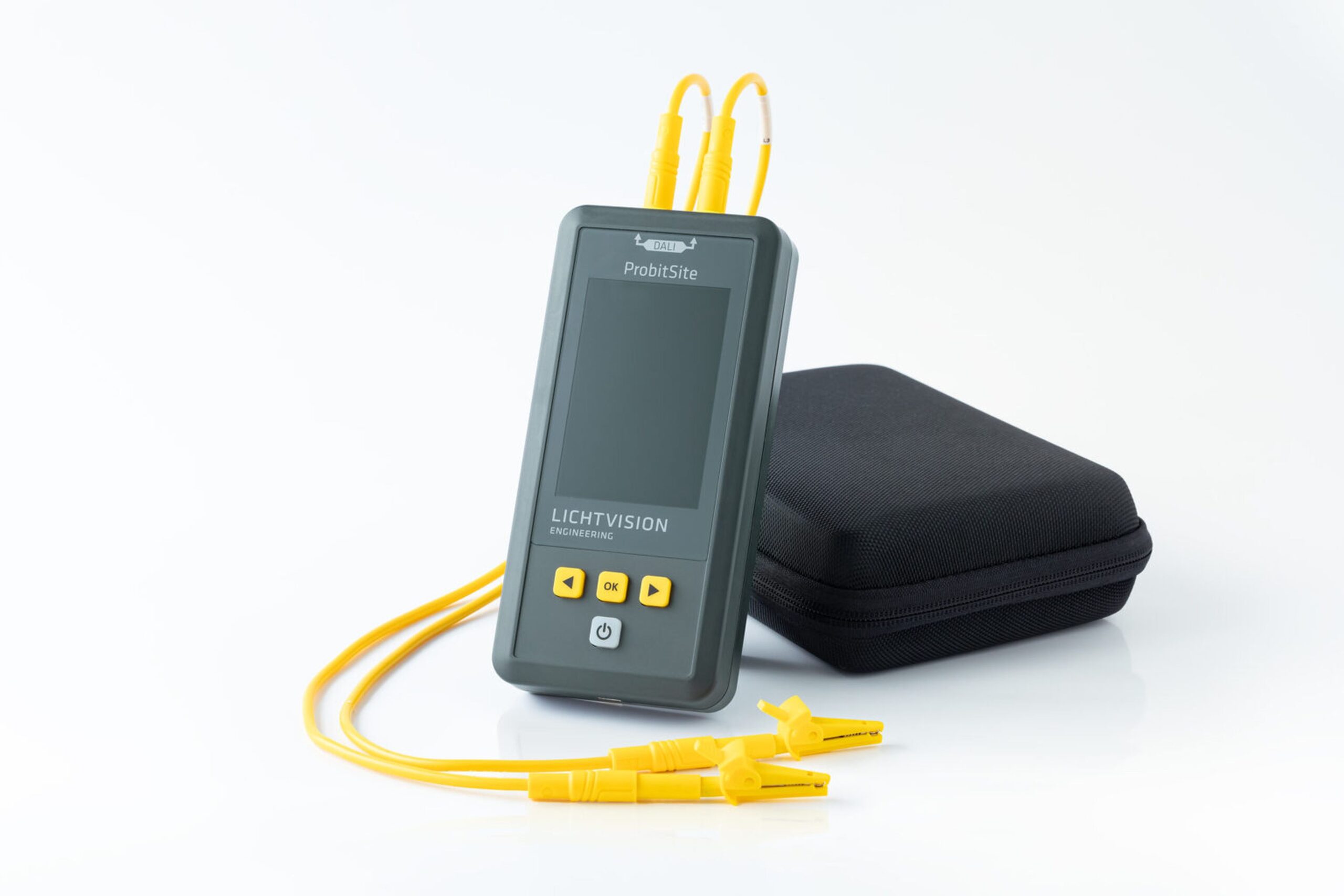

Компанія Lichtvision Engineering GmbH розробила ProbitSite, портативний тестовий пристрій DALI, спеціально створений для пошуку несправностей і діагностики на місці.
DALI робить світло інтелектуальним: від яскравого освітлення та точного затемнення до динамічних змін кольору. Сучасне керування освітленням стало універсальним інструментом, який поєднує комфорт, ефективність і гнучкість.
Але це працює лише в тому випадку, якщо помилки встановлення, такі як неправильне підключення чи конфлікти адрес між компонентами, не виникли. Часто їх виявляють лише під час передачі. Щоб допомогти визначити та усунути такі проблеми заздалегідь, компанія Lichtvision Engineering GmbH розробила ProbitSite.
Компактний і простий у використанні інструмент дозволяє фахівцям перевіряти продуктивність систем DALI безпосередньо на місці та виявляти потенційні проблеми, такі як слабкі сигнали, непідтримуване обладнання або швидко й точно вирішувати конфлікти. Спираючись на більш ніж 25-річний досвід DALI, ProbitSite інтегрує широкий спектр функцій у легкий пристрій вагою лише 300 грамів.
Після підключення до шини DALI він автоматично виявляє всі підключені пристрої – без зміни конфігурації системи. Завдяки вбудованому джерелу живлення шини DALI він може виконувати діагностику, навіть якщо контролер DALI ще не встановлено.
Сучасне керування освітленням на основі DALI відкриває новий світ можливостей, що виходять далеко за межі простого вмикання/вимкнення. DALI забезпечує інтелектуальні, гнучкі та енергоефективні освітлювальні рішення, які ідеально вписуються в будь-яке середовище, від індивідуальних сцен освітлення до динамічних змін кольорів.
Однак, якщо несправності чи відхилення не виявлені та не усунені під час монтажу, введення в експлуатацію може бути відкладено – іноді критично.
«Погана проводка може погіршити продуктивність системи так само, як перешкоди сигналу або світлодіодні драйвери, які, здається, лише підтримують DALI», — пояснює Карстен Генріх, керуючий директор Lichtvision GmbH. «Якщо це буде виявлено лише під час остаточної передачі, настане паніка, і терміни зруйнуються».

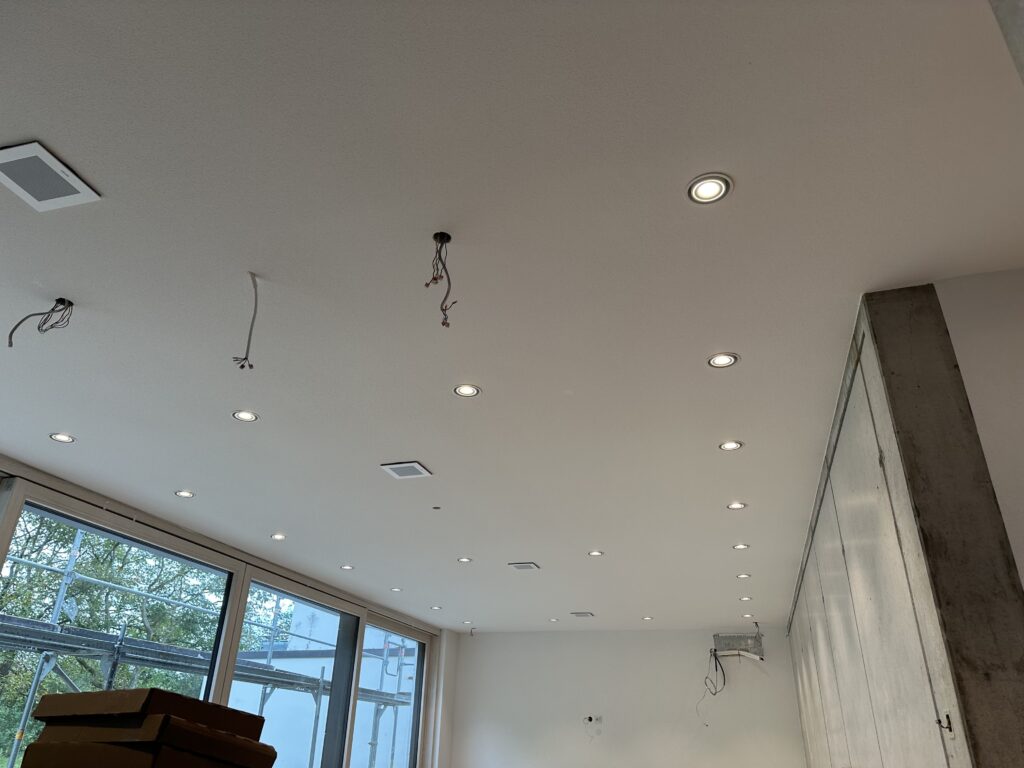

Незалежний електропідрядник Маркус Йоргер переконався в цьому на власному досвіді. На проекті, де клієнт прибув на місце для передачі системи, очікувалося, що все працюватиме ідеально, але пролунав слабкий шиплячий звук, і 25 із 38 світильників залишалися темними.
«У той момент у моїй голові проносилися всілякі найгірші сценарії», — згадує Маркус. «Демонтаж арматури? В бетонну стелю? Кошмар!»
Ця ситуація знайома багатьом електрикам, які часто відповідають за планування, проектування та виконання всього одночасно. Системи освітлення DALI, якими б ефективними вони не були, все ще викликають технічні проблеми – навіть для досвідчених професіоналів. Забезпечення точного керування, правильної адресації та функціональності системи перед передачею може стати важким завданням.
В останні дні перед введенням в експлуатацію для усунення несправностей зазвичай потрібні ноутбуки, інтерфейси та програмне забезпечення, що навряд чи практично на будівельному майданчику. ProbitSite вирішує цю проблему, надаючи потужний портативний пристрій, який може перевіряти якість сигналу шини DALI одним натисканням кнопки.
Завдяки інтегрованому джерелу живлення шини, що забезпечує принаймні 190 мА, пристрій може самостійно живити лінію DALI, якщо це необхідно. Зовнішнє джерело живлення не потрібне – вам не доведеться шукати розетки або носити подовжувачі. Джерело живлення активується автоматично, коли це необхідно.
На відміну від багатьох стаціонарних систем тестування, ProbitSite легкий, міцний і розроблений спеціально для мобільного використання. Він важить лише 300 грамів і забезпечує до восьми годин роботи від батареї, що ідеально підходить для роботи на місці.
Для початку аналізу достатньо підключити пристрій двома проводами до шини DALI. Він миттєво сканує всі пристрої DALI на схемі та надає широкий діапазон вимірюваних даних. Кольоровий дисплей показує рівні напруги та діагностику сердечника з першого погляду за допомогою двох напівкруглих індикаторів.
Прості несправності, такі як відключена проводка або несправний контрольний механізм, позначаються за допомогою інтуїтивно зрозумілих блимаючих індикаторів, тоді як детальний аналіз протоколу допомагає ідентифікувати нерозпізнані пристрої або помилки зв’язку.
Інструмент не тільки вказує, чи працює світильник, але й точно визначає потенційні причини несправностей. “Якщо, наприклад, виявлено лише 19 із 20 світильників, ви можете використати функцію блимання на пристрої, щоб ідентифікувати кожен. Той, хто не реагує, є несправним”, – каже Карстен.
Це відразу показує, де знаходиться несправність. Саме так Маркус вирішив проблему на місці: «Я бачив, що один із каналів RGB у світильнику не працює, і найприємніше: мені не довелося знімати жодну арматуру, я міг безпосередньо побачити, яке джерело світла спричиняє проблему».
Там, де інші інструменти вимагають тривалого навчання, ProbitSite пропонує інтуїтивно зрозумілий інтерфейс користувача та легке використання. “Ми навмисно зробили його простим: великий дисплей і лише чотири кнопки. Цього достатньо, щоб можна було зосередитися на головному”, – пояснює Маркус. «Це дозволяє технікам з будь-яким рівнем досвіду використовувати його ефективно».
Після підключення до шини DALI ProbitSite сканує всі підключені компоненти без зміни конфігурації. Кнопки навігації дозволяють користувачам прокручувати детальний звіт, що показує стан світильників, вимикачів і датчиків, включаючи сертифікацію DALI і тип компонента.
Будь-який несправний пристрій позначається на екрані. “Раніше мені доводилося брати з собою ноутбук, шлюз DALI і відповідне програмне забезпечення. Тепер у мене є все, що мені потрібно, в одному пристрої”, – каже Маркус.
Зібрані дані також можна експортувати через USB, наприклад, для включення у звіт про передачу проекту. Окрім виявлення DALI-сертифікованих пристроїв, ProbitSite також ідентифікує несертифіковані пристрої – як правило, з попередньої DALI версії 1.
“Електрики часто не беруть участі у виборі світильників, і їм доводиться працювати із заздалегідь визначеними компонентами. Якщо один із них виходить з ладу, провина все одно ляже на них”, – каже Карстен.
З цієї причини ProbitSite включає доступ до бази даних продуктів DiiA, яку підтримує DALI Alliance. Це дозволяє інструменту перехресно перевіряти встановлені пристрої з останніми даними сертифікації. Оновлення гарантують, що ProbitSite підтримує синхронізацію з поточною базою даних, дозволяючи електрикам миттєво визначати, які пристрої відповідають стандартам, а які ні.
Це не тільки допомагає швидше вирішувати проблеми, але й забезпечує правову гарантію: електрики можуть негайно позначати невідповідні пристрої, уникаючи майбутніх суперечок.
З ProbitSite електрики, менеджери об’єктів і системні інтегратори отримують надійний інструмент для плавного встановлення та введення в експлуатацію DALI. Він швидко й точно виявляє поширені несправності, такі як погана проводка, конфлікти адрес або несумісні компоненти, які впливають на функціональність.
«Ми хотіли дати командам сайту справжній універсальний інструмент — інструмент, який розкриває функціональні можливості ще до того, як буде створено центр керування», — говорить Карстен. «Це дозволяє виявити будь-які розбіжності між плануванням і фактичною продуктивністю на ранній стадії та вирішити їх під час встановлення».
Для Маркуса ProbitSite став паличкою-виручалочкою: “Замість проб і помилок я міг перевірити шину DALI безпосередньо – швидко, просто та надійно. Два дроти з’єднали, натиснули одну кнопку, і я отримав свою відповідь: усі 38 світильників можна було перевірити прямо тут і тоді”.
